OPC UA for Machine Tools 解説

OPC UA for Machine Tools とは

概要

OPC UA for Machine Tools は、マシニングセンタ、NC旋盤、研削盤など、いわゆる「マザーマシン」と呼ばれる工作機械が持つ基本情報・状態・ジョブや生産・通知といった要素を構造化して定義した CompanionSpec です。本仕様には有限状態機械（Finite State Machine：FSM）も定義されており、工作機械の状態遷移を標準化された形で表現できるようになっています。


OPC UA for Machine Tools は、

• http://opcfoundation.org/UA/ [1.05.02 2022-11-01]
• http://opcfoundation.org/UA/DI/ [1.04.0 2022-11-03]
• http://opcfoundation.org/UA/Machinery/ [1.03.0 2023-08-01]
• http://opcfoundation.org/UA/IA/ [1.01.2 2024-02-28]
• http://opcfoundation.org/UA/ISA95-JOBCONTROL_V2/ [2.0.0 2024-01-31]
• http://opcfoundation.org/UA/Machinery/Jobs/ [1.0.1 2024-05-01]

との依存関係にあります。

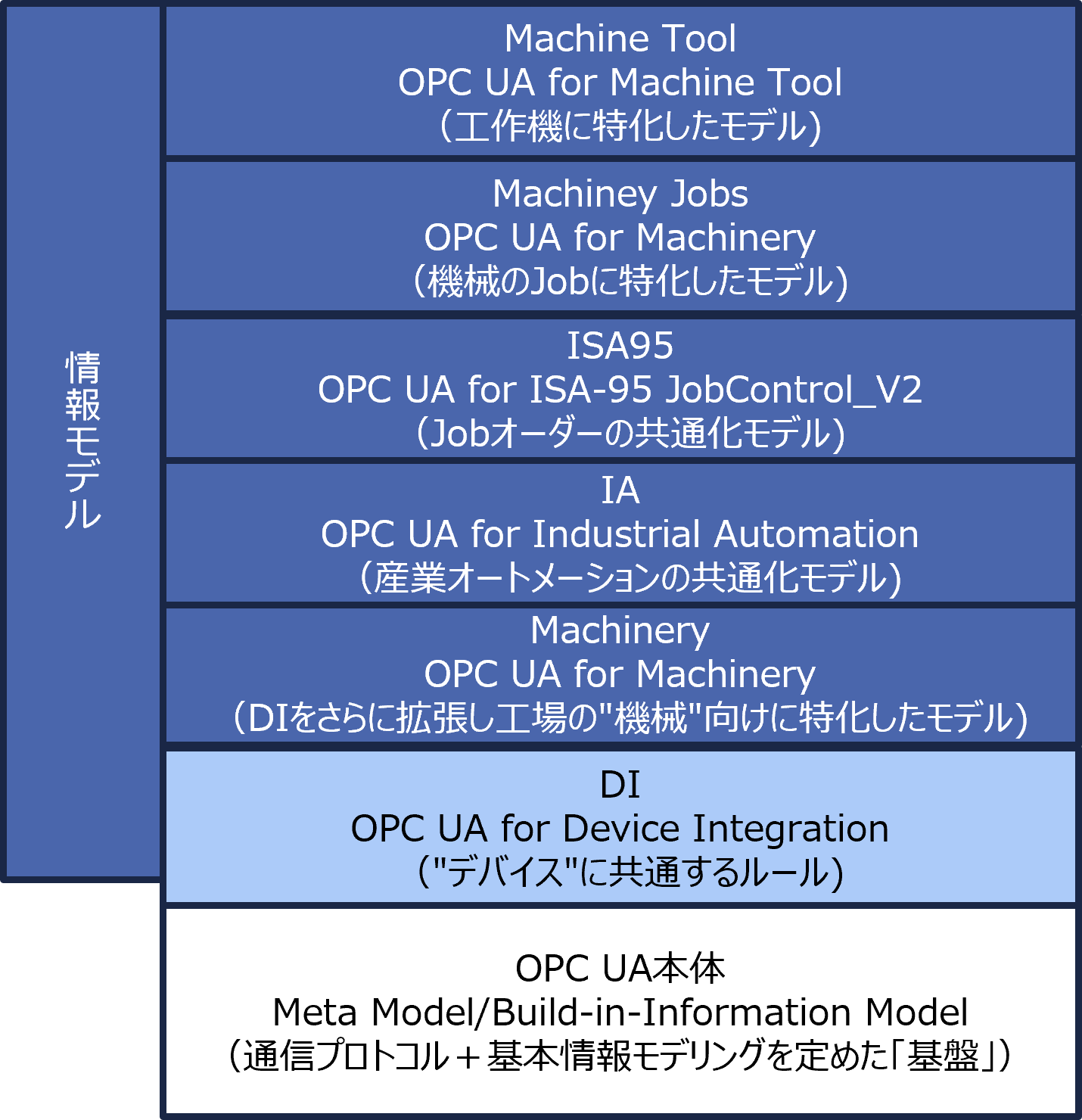

図で表すと次のようになります。

ユースケース

自動車部品や金型の加工など、多品種少量生産が求められる現場でも、OPC UA for Machine Tools を使えば異なるメーカーの工作機械を共通のインターフェースで接続・識別できます。
各機械からは以下の情報を標準化された状態で収集でき、MESやクラウドとの連携や、設備稼働状況・異常傾向の見える化といった用途に活用できます。

• 機械の稼働状況
• 現在のジョブ情報
• 手動操作の必要性
• エラーや警告の内容と深刻度

また、サイクルタイムや加工時間に関するデータも取得可能で、生産予測やKPI算出に活用できます。
工具に関するデータも提供されており、工具摩耗や工具寿命管理、工具交換に関するイベント通知も可能です。これにより、予期しない機械停止によるダウンタイム削減にもつながります。
